Схема 1

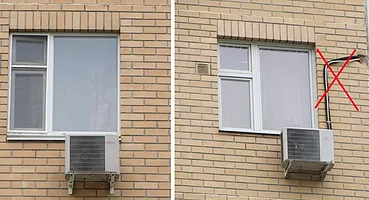

Этот метод монтажа сплит системы заключается в креплении внутренней части на правой от фасада стене, а наружного блока – под окном. Благодаря наименьшей трудоемкости этот способ стал наиболее популярным для современных офисных и жилых помещений.
![]() | ![]() |
![]() |
Схема 2
При данном методе монтажа «диспозиция» внутреннего блока остается такой же, как и при первом, то есть на правой от фасада стене. В тоже время внешняя часть сплит системы вывешивается снаружи здания таким образом, что находится прямо между окнами и на линии внутреннего перекрытия. Это позволяет не только сохранить все достоинства способа номер один, но и сократить коммуникации между блоками, минимизируя их влияние на интерьер и экстерьер – все выглядит очень аккуратно. Однако данный монтаж обойдется дороже, так как придется использовать промышленных альпинистов, то же самое можно сказать и про трудности обслуживания (ремонта) наружного блока.
![]() | ![]() |
![]() |
Схема 3
И снова внутренний блок сохраняет свое место, данный метод монтажа сплит системы также оставляет его на правой стенке от фасада дома. Этот способ относится к помещениям с балконом, поэтому крепление наружного блока осуществляется на стене около этого элемента высотного здания с той же стороны, где и внутренняя часть. При этом переплетаются достоинства первого и второго метода монтажа – наружный блок крепить можно без прибегания к помощи промышленных альпинистов, а коммуникационные трубки и кабеля сокращаются и доставят минимум проблем при отделочных мероприятиях. Единственное ограничение – балкон должен иметь открывающиеся в месте крепления наружного блока створки остекления или не быть пока «облагороженным» вовсе.
![]() | ![]() |
![]() |
Схема 4
Данный метод монтажа требует тех же изначальных условий, что и номер три. Внутренний блок остается там же, а наружный может в данном случае крепится на самом балконном ограждении, на ближней правой стенке. При этом он не занимает полезное пространство балкона, упрощает работу монтажникам и в будущем обслуживающему персоналу, но ограждение должно соответствовать всем техническим нормам.
![]() | ![]() |
![]() |
Схема 5
Здесь все тоже самое, что и в методе монтажа номер четыре, только наружная часть сплит системы должна быть расположена не справа, а на передней части балкона. Это позволит избежать многих сложностей ее крепления в случае, когда балкон остеклен, ведь, как правило, открывающиеся створки предусмотрены именно на фасаде элемента многоэтажного дома.
![]() | ![]() |
![]() |
Схема 6
В данной схеме монтажа сплит системы внутренний блок располагается на левой стороне, а наружный – под окном. Этот метод более эффективен, если именно левая стенка помещения является крайней в здании.
![]() | ![]() |
![]() |
Схема 7
Этот метод монтажа сплит системы можно назвать симметричным номеру три - крепление наружного блока осуществляется на стене около балкона, с той же стороны, где и внутренняя часть.
![]() | ![]() |
![]() |
Схема 8
Внутренний блок располагается на левой стороне, а наружный – на передней части балкона. Это позволит избежать многих сложностей ее крепления в случае, когда балкон остеклен, ведь, как правило, открывающиеся створки предусмотрены именно на фасаде элемента многоэтажного дома.
![]() | ![]() |
![]() |
Схема 9
Если в помещении два окна, то внутренний блок можно установить между ними, а внешний расположить под левым оконным проемом. Благодаря этому распределение воздушного потока будет происходить с максимальной эффективностью и равномерностью. При всех плюсах в этом способе есть и свои ограничения – для монтажа внутреннего блока должно быть достаточно места между окнами, которое не занимается иными интерьерными элементами.
![]() | ![]() |
![]() |
Схема 10
Здесь также непременными условиями является наличие двух окон и возможность установки наружного блока под левым проемом. Плюсы и ограничения все те же, что и в методе монтажа под номером девять, также стоит напомнить, что основной поток охлажденного воздуха будет идти по центру комнаты, что может устроить не всех обитателей.
![]() | ![]() |
![]() |
Схема 11
При использовании данного метода внутренний и наружный блок устанавливается между окнами, только в соответствии с техническим регламентом, один изнутри, а второй на внешней стороне стены. Это позволяет сократить до минимума расстояние между блоками, фактически – это толщина стены. С учетом всех недостатков направления воздуха прямо по центру помещения стоит сказать, что при таком способе уже готовый ремонт получит минимум повреждений. Минус - придется использовать промышленных альпинистов, то же самое можно сказать и про трудности обслуживания (ремонта) наружного блока.
![]() | ![]() |
![]() |
Схема 12
Если позволяет расстояние до окна, то внутренний и внешний блок можно смонтировать на одном и том же месте фасадной стены, естественно, с нужной стороны. Это позволяет не только избавиться от недостатка центрального воздушного потока, сократить коммуникации между блоками, минимизируя их влияние на интерьер и экстерьер, но и освободить перпендикулярную к фасадной стену – все будет выглядеть очень аккуратно. Однако в данный монтаж также следует включить услуги промышленных альпинистов.
![]() | ![]() |
![]() |
